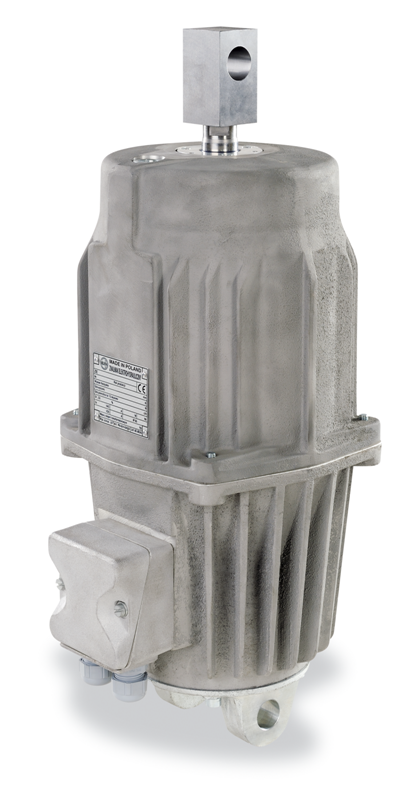

ZE / ZEW / ZEM - DIN típusú féklazítók

Műszaki adatok (nyomtatóbarát verzió) itt.

Beépítési méretek (nyomtatóbarát verzió) itt.

Kezelési utasítás (nyomtatóbarát verzió) itt.

Jelölések. Műszaki adatok. Beépítési méretek.

Jelölések:

- DIN

Kivitel

Üzemi feszültség

Alapkivitel

230, 400, 500 VAC / 50 Hz

kapcsolóval

Eltérő feszültség lehetséges

elektromágnessel

Beépítés

Típusok késleltető szeleppel

Vertikális ±30^o

emelésre

Horizontális

sülyedésre

emelésre és sülyedésre (mindkettő)

Alapkivitel (transzformátor olaj)

SIL

Speciális kivitel (Silikon olaj)

Névleges erő

300, 500, 800, 1250, 1500, 2000, 2500, 3000, 3200

Alapkivitel

S120, S180, S200, S270, S320, S450, S500, S700, S800, S1250, S1300, S2000, S2500, S3000

Típusok visszaállító rúgóval

Löket hossz

ZE 300, ZE 500

ZE 500, ZE 800, ZE 1250, ZE 1500, ZE 2000, ZE 2500, ZE 3000

ZE 3200

100

ZE 800, ZE 1250, ZE 2000, ZE 3000

120

ZE 800, ZE 1250, ZE 1500, ZE 2500

160

Példa rendelések:

ZE 500-50-DIN S180.500 VAC/50Hz

ZEM 1250-60-DIN S800.400 VAC/50Hz

ZEW 2500-160-DIN.400 VAC/50Hz

ZE 800-60-DIN S450 SIL-Lv.400 VAC/50Hz

Vissza az elejére!

Műszaki adatok:

Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Motor			Elektromágnes		Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Feszültség 50 Hz-nél	Áramerősség	Névleges teljesítmény	Feszültség	Áramerősség	Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
	W[mm]	F_z[N]		F_s[N]	U[V]	I[A]	P[W]	U_e[VDC]	I_e[A]	m[kg]	m_o[kg]
ZE 300-50-DIN	50	300	-	-	3x230 3x400 3x500	0,95 0,55 0,45	180	38	0,42	9,5	2,0
			S 120	120
			S 200	200
			S 270	270
ZE 500-50-DIN	50	500	-	-	3x230 3x400 3x500	0,95 0,55 0,45	200	38	0,40	12	3,5
			S 180	180
			S 320	320
			S 500	500
ZE 500-60-DIN	60	500	-	-						12	3,5
			S 180	180
			S 320	320
			S 500	500
ZE 800-60-DIN	60	800	-	-	3x230 3x400 3x500	2,10 1,20 0,90	450	38	0,45	19,5	4,5
			S 450	450
			S 800	800
ZE 800-120-DIN	120	800	-	-						21	5,5
			S 450	450						21	5,5
ZE 800-160-DIN	160	800	-	-						21,5	6,5
			S 450	450						21,5	6,5
ZE 1250-60-DIN	60	1250	-	-						21	5,5
			S 450	450
			S 800	800
ZE 1250-120-DIN	120	1250	-	-						21,5	6,5
			S 450	450
			S 800	800
ZE 1250-160-DIN	160	1250	-	-						21,5	6,5
			S 450	450
			S 800	800
ZE 1500-60-DIN	60	1500	-	-						21	5,5
			S 450	450
			S 800	800
			S 1250	1250
ZE 1500-160-DIN	160	1500	-	-						21,5	6,5
			S 450	450
			S 800	800
ZE 2000-60-DIN	60	2000	-	-	3x230 3x400 3x500	2,35 1,45 1,05	550	38	0,8	28	8
			S 700	700
			S 1300	1300
			S 2000	2000
ZE 2000-120-DIN	120	2000	-	-						33	11
			S 700	700
			S 1300	1300
			S 2000	2000
ZE 2500-60-DIN	60	2500	-	-						28	8
			S 700	700
			S 1300	1300
			S 2000	2000
ZE 2500-160-DIN	160	2500	-	-						33	11
			S 700	700
			S 1300	1300
ZE 3000-60-DIN	60	3000	-	-						34	10
			S 700	700
			S 2500	2500
			S 3000	3000
ZE 3000-120-DIN	120	3000	-	-
			S 1300	1300						34	10
			S 2000	2000
ZE 3200-100-DIN	100	3200	-	-						34	10
			S 700	700
			S 2000	2000
			S 2500	2500

Vissza az elejére!

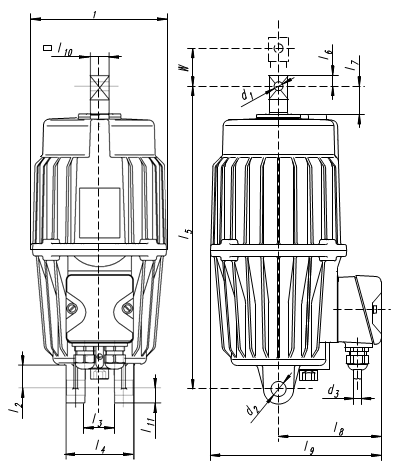

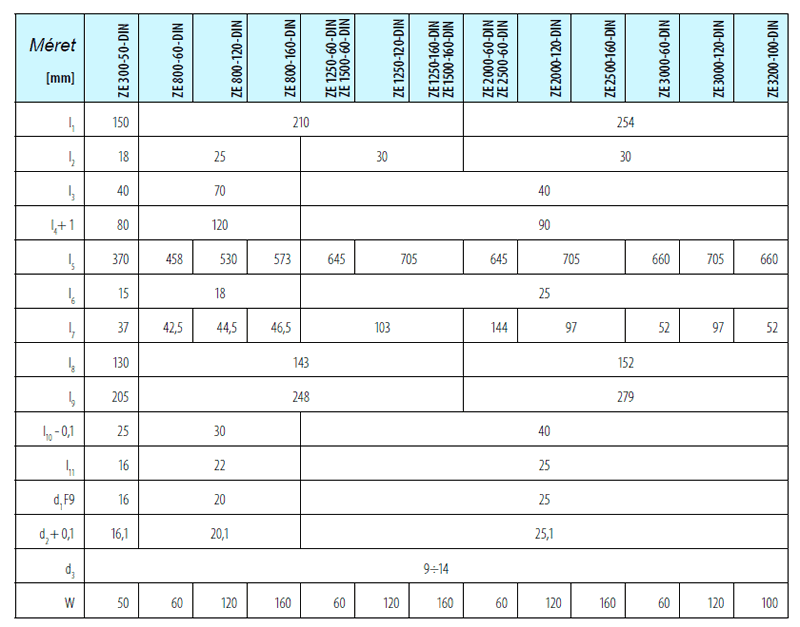

Beépítési méretek:

Vissza az elejére!
