ZE / ZEW / ZEM típusú
féklazítók

Műszaki adatok (nyomtatóbarát verzió) itt.

Beépítési méretek (nyomtatóbarát verzió) itt.

Kezelési utasítás (nyomtatóbarát verzió) itt.

Jelölések. Műszaki adatok. Beépítési méretek.

Jelölések:

Kivitel

Üzemi feszültség

Alapkivitel

230, 400, 500 VAC / 50 Hz

kapcsolóval

Eltérő feszültség lehetséges

elektromágnessel

Beépítés

Típusok késleltető szeleppel

Vertikális ±30^o

emelésre

Horizontális

sülyedésre

emelésre és sülyedésre (mindkettő)

Alapkivitel (transzformátor olaj)

SIL

Speciális kivitel (Silikon olaj)

Névleges erő

200, 500, 800, 1250, 1500, 2000, 2500, 3200

Alapkivitel

S120, S180, S200, S270, S320, S450, S500, S700, S800, S1250, S1300, S2000, S2500

Típusok visszaállító rúgóval

Löket hossz

ZE 200, ZE 500

ZE 800, ZE 1250, ZE 1500, ZE 2500, ZE 3200

ZE 800, ZE 1250, ZE 1500

ZE 2000, ZE 3200

ZE 3200

100

Példa rendelések:

ZE 800, ZE 1250, ZE 1500, ZE 2000, ZE2500, ZE 3200

120

ZEM 500/50 S180.500 VAC/50Hz

ZE 800, ZE 1250, ZE 1500, ZE 2500

160

ZE 2000/120 S1250.400 VAC/50Hz

ZEW 1250/60 .400 VAC/50Hz

ZE 1250/60 S450 SIL-Lv .400 VAC/50Hz

Vissza az elejére!

Műszaki adatok:

Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Motor			Elektromágnes		Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Feszültség 50 Hz-nél	Áramerősség	Névleges teljesítmény	Feszültség	Áramerősség	Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
	W[mm]	F_z[N]		F_s[N]	U[V]	I[A]	P[W]	U_e[VDC]	I_e[A]	m[kg]	m_o[kg]
ZE 200/50	50	200	-	-	3x230 3x400 3x500	0,95 0,55 0,45	180	38	0,42	9,3	1,7
			S 120	120
			S 200	200
			S 270	270
ZE 500/50	50	500	-	-	3x230 3x400 3x500	1,20 0,65 0,52	250	38	0,40	11,5	3,5
			S 180	180
			S 320	320
			S 500	500
ZE 800/60	60	800	-	-	3x230 3x400 3x500	2,10 1,20 0,90	450	38	0,45	20	4
			S 450	450
			S 800	800
ZE 800/75	75	800	-	-						20,5	4,5
			S 450	450
			S 800	800
ZE 800/120	120	800	-	-						21	5,5
			S 450	450						21	5,5
ZE 800/160	160	800	-	-						21,5	6,5
			S 450	450						21,5	6,5
ZE 1250/60	60	1250	-	-						20	4
			S 450	450
			S 800	800
ZE 1250/75	75	1250	-	-						20,5	4,5
			S 450	450
			S 800	800
ZE 1250/120	120	1250	-	-						21	5,5
			S 450	450
			S 800	800
ZE 1250/160	160	1250	-	-						21,5	6,5
			S 450	450
			S 800	800
ZE 1500/60	60	1500	-	-						20	4
			S 450	450
			S 800	800
			S 1250	1250
ZE 1500/75	75	1500	-	-						20,5	4,5
			S 450	450
			S 800	800
ZE 1500/120	120	1500	-	-						21	5,5
			S 450	450
			S 800	800
ZE 1500/160	160	1500	-	-						21,5	6,5
			S 450	450
			S 800	800

Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Motor			Elektromágnes		Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
Típus	Löket hossz	Névleges erő	Visszaállító rúgó	Visszaállító rúgóerő 1/3 löket hossznál ±10%	Feszültség 50 Hz-nél	Áramerősség	Névleges teljesítmény	Feszültség	Áramerősség	Tömeg (olaj nélkül, alapkivitel)	Olaj mennyiség
	W[mm]	F_z[N]		F_s[N]	U[V]	I[A]	P[W]	U_e[VDC]	I_e[A]	m[kg]	m_o[kg]
ZE 2000/80	80	2000	-	-	3x230 3x400 3x500	2,10 1,20 0,90	450	38	0,45	22,5	5
			S 800	800
			S 1250	1250
ZE 2000/120	120	2000	-	-						23	6
			S 800	800
			S 1250	1250
ZE 2500/60	60	2500	-	-	3x230 3x400 3x500	2,35 1,45 1,05	550	38	0,8	28	8
			S 700	700
			S 1300	1300
			S 2000	2000
ZE 2500/120	120	2500	-	-						30	10
			S 700	700
			S 1300	1300
ZE 2500/160	160	2500	-	-						33	11
			S 700	700
			S 1300	1300
ZE 3200/60	60	3200	-	-						31	9
			S 1300	1300
			S 2000	2000
			S 2500	2500
ZE 3200/80	80	3200	-	-						31	9
			S 1300	1300
			S 2000	2000
			S 2500	2500
ZE 3200/100	100	3200	-	-						34	10
			S 1300	1300
			S 2000	2000
ZE 3200/120	120	3200	-	-						34	10
			S 1300	1300
			S 2000	2000

Vissza az elejére!

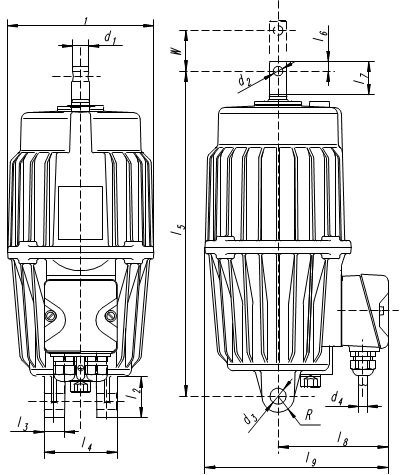

Beépítési méretek:

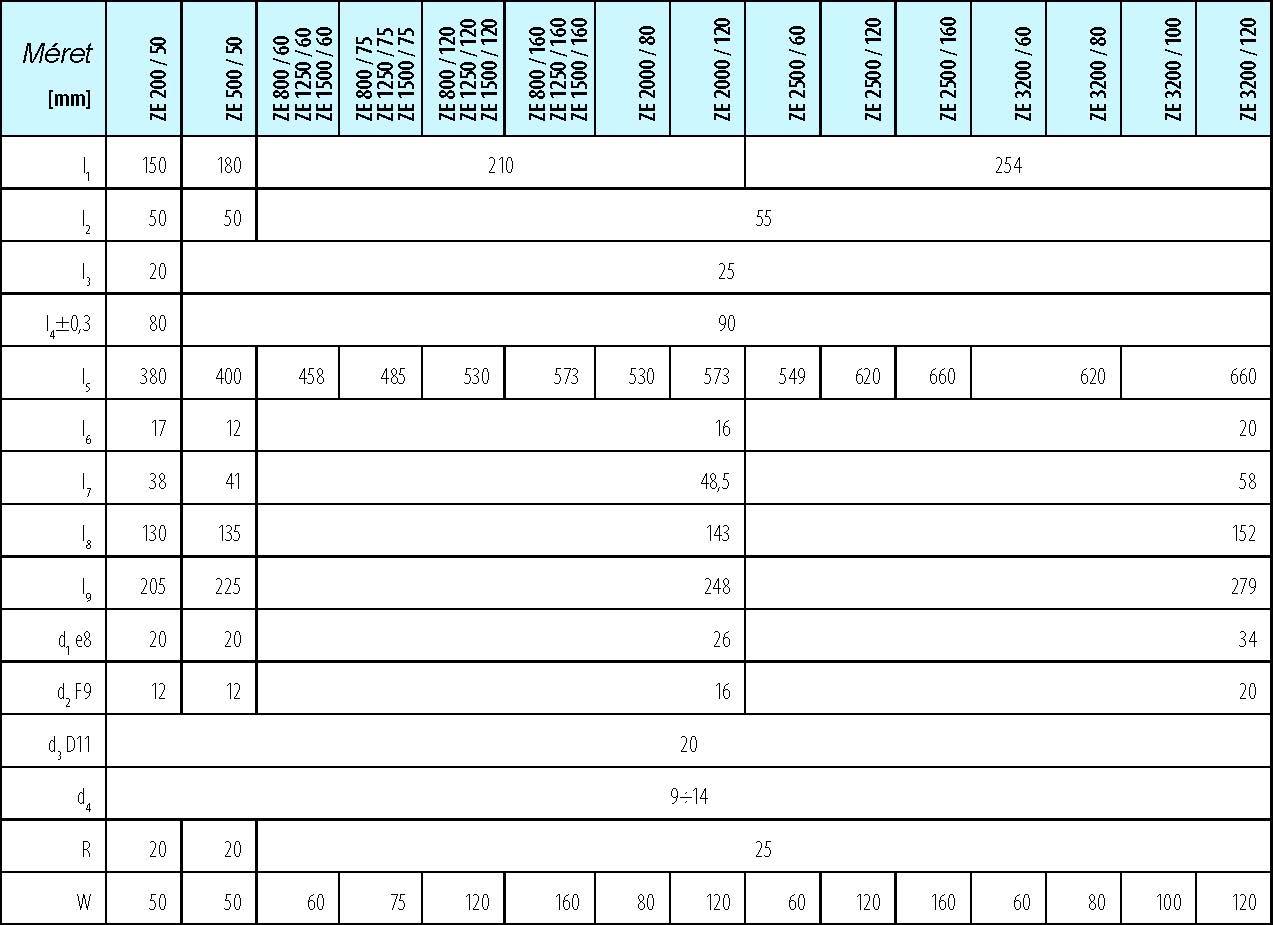

ZE féklazító méretek
