A féklazító felépítése, működése.

Féklazító fénykép

A féklazító egy villamos meghajtómotorral ellátott hidraulikus szivattyúból, egy hidraulikus vezérlőberendezésből és a dugattyús munkahengerből áll. A készülék fő szerkezeti eleme a henger, amelyben a dugattyút felfelé olajnyomás, lefelé a beépített nyomórugók mozgatják. Az olajnyomást a munkahenger alá, tőle elzártan felszerelt, rövidrezárt forgórészű motor hajtotta szivattyú állítja elő. A féklazítók felépítése olyan, hogy szélsőséges üzemi viszonyok között is működjön. A hidraulika ház öntöttvasból, a motorház alumíniumból, a dugattyú pedig rozsdamentes, felületkeményített acélból készül. A készülék túlterheléssel szemben érzéketlen. A motor által meghajtott lapátkerék a dugattyú alatti térben hidraulikus nyomást hoz létre. Ezáltal a dugattyúrúdra hidraulikus erő hat, amely a hidraulikus nyomástól és a dugattyú méretétől függ. A hidraulikus erő független a dugattyú helyzetétől. A hidraulikus erő hatására a dugattyú felfelé mozog és a dugattyú fölött található hidraulikus közeget a köráram csatornán keresztül a lapátkerék beömlési nyílása felé nyomja. A dugattyú visszafelé mozgása a motornak a külső terhelés hatására történő kikapcsolásával, ill a beépített visszaállító rugó segítségével történik. Eközben a dugattyú alatt található hidraulikus fékfolyadék a lapátkeréken, a bevezető nyíláson és a köráram csatornán keresztül ismét a dugattyú fölött lévő hengertérbe áramlik vissza. A készülékek azonos elven működnek, azonos a belső szerkezetük és a külső formájuk. Három különböző sorozatban állnak rendelkezésre.
Mivel ezek a sorozatok csak a beszerelési méreteket tekintve különböznek egymástól, ezért az ebben a tájékoztatóban szereplő adatok általában minden sorozatra érvényesek.
A motorházban található a meghajtómotor állórésze, amely váltóáramú aszinkron rövidre zárt forgórészű motorként került kivitelezésre. Az elektromos csatlakozás a kapocstábla tokján keresztül történik, amely a motorházat szigetelten lezárja. A motorházon lévő lábak a készülék rögzítésére szolgálnak. A forgórész tengelye egyrészt a motorházba, másrészt a csapágypajzsba van beágyazva. A szivattyú lapátkereke a tengelyre van erősítve. A lapátkerék fölött található a vezető henger, amelynek tengelyirányban mozgó dugattyúja van. A készülék belseje a betöltőnyílás szintjéig hidraulikus közeggel van megtöltve. Visszaállító rugós kivitelben a rugók a dugattyú és a vezérlő henger alja között helyezkednek el.

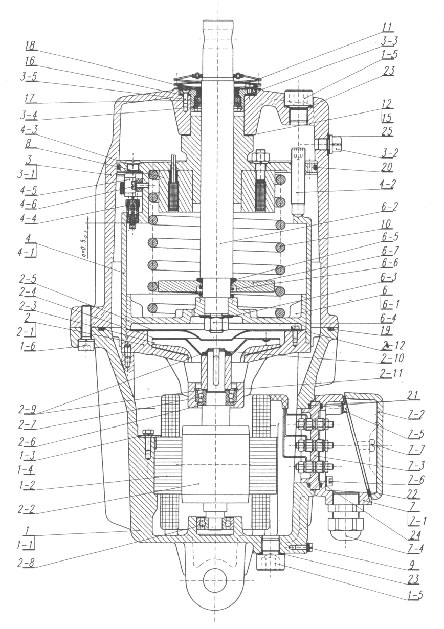

Féklazító felépítése

A féklazító részei:

1. motor
1.1. motor ház
1.2. állórész
1.3. alátét
1.4. alátét
1.5. dugócsavar
1.6. csavar

2. szivattyú egység
2.1. motorburkolat
2.2. motor forgórész
2.3. rotor
2.4. rotorburkolat
2.5. diffuzor
2.6. alátét
2.7. ferde golyóscsapágy
2.8. golyóscsapágy
2.9. szabályozó tárcsa
2.10. állító gyűrű
2.11. állító gyűrű
2.12. csavar

3. féklazító ház
3.1. ház
3.2. olajtúlfolyást megakadályozó csavar
3.3. fedél
3.4. rúgós alátét
3.5. csavar

4. henger komplett
4.1. henger
4.2.zárócsavar
4.3.dugócsavar 4.4.rezgéscsillapító
4.5.kapcsoló komplett 4.6.csavar

6. dugattyú egység
6.1. dugattyú
6.2. dugattyúszár
6.3. alátét
6.4. anya
6.5. alátétlencse
6.6 rugó
6.7 betét


7. kapocsház
7.1. ház
7.2 fedél
7.3.kapocsléc 7.4.tömszelence
7.5. földelő kapocs
7.6. csavar
7.7. csavar

8. elektromágnes
9. külső földelési kapocs
10. rugó
11. porvédő
12. szabályozó tárcsa

14. késleltető szelep
14.1. lemez
14.2. rekesz
14.3. csavar
14.4. rugó
14.5. hüvely

15. tömítés
16. tömítés
17. tömítő gyűrű U 2 28 x 40 x 8 W 2130
18. lehúzó gyűrű ZZ 28 x 36 x 5/7 W 1081
19. tömítő gyűrű OI 195 x 3,55 W 30991
20. tömítő gyűrű ON 164,5 x 3 W 12149
21. tömítő gyűrű OS 65 x 3 W 251
22. tömítés
23. USIT gyűrű U-NBR 16,7 x 24 x 1,5
24. USIT gyűrű U-NBR 6,2 x 9,2 x 1
25. tömítő gyűrű P 10,3 x16 x 2 W 1128
